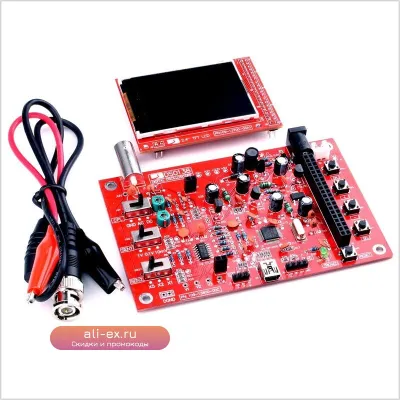

Цифровой осциллограф STM32 с открытым исходным кодом представляет собой набор для самостоятельной сборки, предназначенный для изучения принципов работы осциллографов и практического применения микроконтроллеров STM32. Этот комплект идеально подходит для студентов, радиолюбителей и инженеров, стремящихся углубить свои знания в области электроники и программирования. Открытый исходный код позволяет не только понять, как функционирует устройство, но и модифицировать программное обеспечение под специфические задачи.

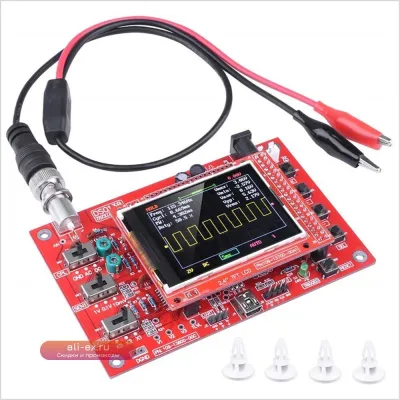

Сборка осциллографа своими руками дает ценный практический опыт, позволяя освоить навыки пайки, чтения схем и установки компонентов. В комплекте имеются все необходимые детали, что делает процесс сборки доступным даже для новичков. После сборки устройство превращается в полнофункциональный осциллограф, способный анализировать электрические сигналы в реальном времени.
Основные возможности осциллографа:
- Отображение сигналов на встроенном экране.
- Автоматическая настройка горизонтальной и вертикальной развертки.
- Измерение основных параметров сигнала: амплитуда, частота, период.
- Режимы синхронизации: по фронту, по спаду, по уровню.
- Возможность сохранения скриншотов и данных (при наличии соответствующего функционала в прошивке).
- Программируемый интерфейс на базе STM32, способный к дальнейшей доработке.
Для эффективного использования собранного осциллографа рекомендуется начинать с изучения простейших сигналов, таких как прямоугольные импульсы от генератора или синусоида от звуковой карты компьютера. Экспериментируйте с настройками развертки и синхронизации, чтобы научиться четко захватывать и анализировать интересующие вас сигналы. Изучение документации и исходного кода поможет раскрыть весь потенциал устройства и адаптировать его под ваши нужды.
Часто задаваемые вопросы:
1. Какие навыки требуются для сборки этого осциллографа?
Для сборки осциллографа требуются базовые навыки пайки и умение работать с мелкими электронными компонентами. Понимание основ электроники и опыт чтения схем будут преимуществом.
2. Входит ли в комплект инструкция по сборке?
Да, комплект обычно включает подробную инструкцию по сборке, как печатную, так и в электронном виде, а также ссылки на документацию по программной части.
3. Нужен ли дополнительный инструментарий для сборки или эксплуатации?
Помимо компонентов из комплекта, потребуется паяльник, припой, флюс, бокорезы, пинцет, мультиметр (для проверки
