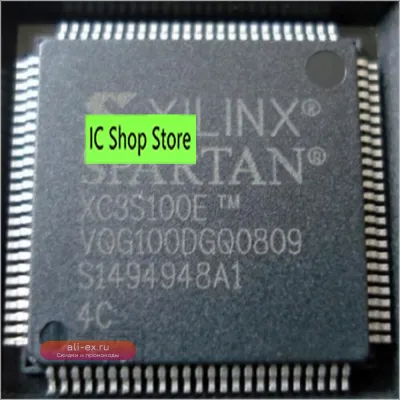

FPGA Xilinx XC3S100E-4VQG100C BGA Оригинал

FPGA Xilinx XC3S100E-4VQG100C BGA – это высокопроизводительное полевое программируемое вентильное матричное программируемое устройство (FPGA), разработанное компанией XilinxCorporation. Это устройство относится к семейству Spartan-3E, известному своим оптимальным соотношением цены и производительности, что делает его привлекательным решением для широкого спектра промышленных и потребительских приложений.

Микросхема XC3S100E-4VQG100C обладает значительным запасом логических ресурсов. В основе своей архитектуры лежит набор программируемых логических блоков (Configurable Logic Blocks - CLBs), состоящих из ячеек LUT (Look-Up Table) и регистров Flip-Flop. Эти блоки соединены программируемой коммутационной фабрикой, что позволяет пользователю гибко конфигурировать и переконфигурировать логические функции, аппаратные ускорители, интерфейсы данных и многое другое. Общее количество логических элементов (LE), эквивалентное количеству транзисторов, позволяет реализовывать сложные цифровые схемы с высокой степенью интеграции.

Важным аспектом является наличие большого количества программируемых ввода/вывода (programmable I/O). Данная модель в корпусе VQG100C предлагает 100 выводов, что обеспечивает достаточную гибкость для подключения к другим компонентам системы, датчикам, исполнительным механизмам и периферийным устройствам. Каждое I/O-соединение может быть сконфигурировано для поддержки различных стандартов ввода/вывода, что позволяет адаптировать устройство к разнообразным интерфейсам, таких как LVTTL, LVCMOS, HSTL, SSTL и другим. Возможность настройки сигналов ввода/вывода, таких как сопротивление подтягивания (pull-up/pull-down), является дополнительным преимуществом.

Производительность устройства характеризуется максимальной тактовой частотой, которая достигается благодаря низким задержкам распространения сигнала внутри FPGA. Скорость работы напрямую зависит от сложности реализуемого проекта и используемых логических ресурсов. Данная модель, с маркировкой "-4", обычно указывает на определенную скорость, что важно учитывать при проектировании систем, чувствительных ко времени.

Для обеспечения необходимых рабочих режимов и питания, XC3S100E-4VQG100C использует системные платы, к которым могут подключаться различные источники питания. Кроме того, устройство поддерживает интеграцию различных типов памяти, включая внутреннюю SRAM-память (Block RAM), предлагаемую в виде блоков фиксированного размера. Эти блоки памяти могут использоваться для хранения данных, инструкций, таблиц поиска и других цифровых ресурсов, необходимых для функционирования программной части FPGA.

Корпус VQG100C является одним из распространенных решений для подобных устройств, обеспечивая необходимый теплоотвод и удобство монтажа на печатную плату. Корпус BGA (Ball Grid Array) подразумевает монтаж с помощью шариковых выводов, что обеспечивает высокую плотность компоновки и хороший тепловой контакт.

Программирование FPGA Xilinx XC3S100E-4VQG100C осуществляется с использованием специализированного программного обеспечения от Xilinx, такого как ISE (Integrated Software Environment). Оно позволяет описывать цифровые схемы на языках описания аппаратуры (HDL), таких как Verilog или VHDL, синтезировать их, оптимизировать, размещать и трассировать в пределах архитектуры FPGA, а затем загружать сконфигурированную битовую карту в память устройства. Поддержка различных способов загрузки конфигурации (например, с помощью JTAG-интерфейса или загрузчиков, таких как SPI Flash) делает процесс разработки гибким.

• Гибкость и Реконфигурируемость: Позволяет разрабатывать и изменять цифровую логику "на ле
