Оптический сплиттер PLC — это пассивное волоконно-оптическое устройство, предназначенное для распределения оптического сигнала. Оно используется в сетяхPON (Passive Optical Network), широко применяемых в технологии FTTH (Fiber to the Home), где требуется разделить один входящий оптический сигнал на несколько отдельных линий.

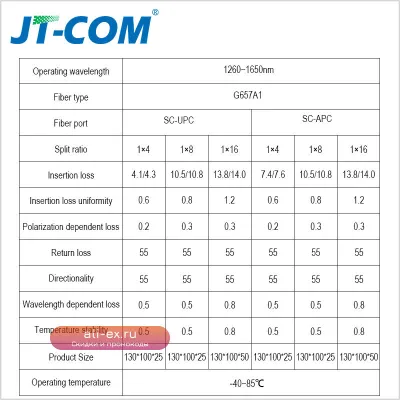

Представленные сплиттеры выполнены по технологии PLC (Planar Lightwave Circuit), которая обеспечивает высокую точность разделения сигнала и низкие вносимые потери. Эти устройства доступны в конфигурациях 1x4, 1x8 и 1x16, позволяя подобрать оптимальное решение для различного количества абонентов.
Сплиттеры оснащены разъемами SC с типом полировки APC (зеленый коннектор, Angled Physical Contact) или UPC (синий коннектор, Ultra Physical Contact). APC-разъемы предпочтительны для минимизации обратного отражения, что критически важно для стабильности работы высокоскоростных сетей. UPC-разъемы также обеспечивают хорошее качество соединения.

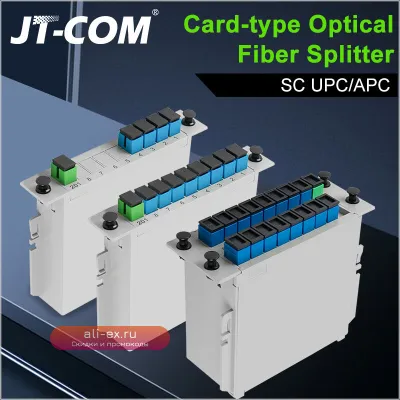

Кассетное исполнение вместе с пластиковым боксом обеспечивает удобство монтажа и защиту оптических соединений. Такая конструкция предназначена для установки в кроссы, распределительные коробки и другие элементы оптической инфраструктуры, где требуется аккуранизация и защита до 16 отдельных абонентских линий.
Основные преимущества:
- Высокое качество разделения оптического сигнала благодаря технологии PLC.
- Низкие вносимые потери, повышающие эффективность сети.
- Доступность различных конфигураций (1x4, 1x8, 1x16) для гибкого построения сетей.
- Наличие разъемов SC APC и SC UPC для соответствия требованиям сети.
- Надежный кассетный бокс для защиты и удобства монтажа.
Для эффективного использования оптического сплиттера убедитесь в том, что типы разъемов (APC/UPC) на сплиттере соответствуют типам разъемов на подключительном оборудовании. При монтаже следует соблюдать осторожность, избегая сильных изгибов оптического волокна, чтобы не создавать дополнительных потерь сигнала.
Часто задаваемые вопросы:
В чем разница между APC и UPC полировкой разъемов SC?
APC (Angled Physical Contact) имеет скошенную на 8 градусов поверхность торца феррулы, что минимизирует обратное отражение сигнала. UPC (Ultra Physical Contact) имеет слегка выпуклую форму торца, обеспечивая хорошее, но уступающее APC, подавление обратного отражения. Для FTTH сетей, особенно с передачей данных высоких скоростей, чаще выбирают APC.
Какова максимальная дальность действия сети с использованием этого сплиттера?
Дальность действия оптоволоконной сети зависит от множества факторов — мощности передатчика, чувствительности приемника, количества и типа пассивных компонентов (включая сплиттер) и показателей затухания самого оптического кабеля. Сплиттер сам по себе снижает мощность сигнала (например, 1x8 делит сигнал приблизи
